Capítulo X

UN ANALISIS DE ALGUNAS CONDICIONES
ANORMALES DE VUELO

LA PUESTA EN VUELO

Antes de que un planeador pueda volar debe ser puesto en el aire por un medio u otro. Dejando de lado el uso de cohetes, que por el momento es muy caro y se encuentra en la etapa experimental, los cuatro métodos usuales son: catapulta o sandows, remolque por auto, remolque por torno y remolque por avión. En todos estos sistemas tiene que aplicarse una fuerza externa al planeador para colocarlo en el aire, por lo que las condiciones en ese momento son algo diferentes a las del vuelo ordinario. Veamos primero el sistema de catapulta o sandows.

La puesta en vuelo por medio de sandows tiene lugar normalmente desde la cima de una colina, pero las prácticas pueden hacerse en un lugar llano. El sandow es, simplemente, una cuerda larga elástica que tiene en su parte central o media una argolla de acero. Un pedazo corto de soga, generalmente con nudos para proporcionar un buen agarre, se ubica en cada punta de la cuerda elástica. El planeador es transportado a la cima de la colina, situándose en el borde, y la cuerda elástica se dispone hacia afuera, frente al planeador, formando una V. La argolla situada en el centro de la cuerda se calza en un gancho abierto ubicado en la parte inferior de la nariz del planeador. Cuatro personas se sitúan en cada extremo, toman la soga anudada y esperan una señal del piloto. Mientras tanto otra persona sujeta el patín de cola para retener el planeador. A una señal dada los dos equipos de cuatro personas corren hacia adelante estirando la cuerda de goma. Cuando el que sujeta el patín de cola no puede aguantarlo más, lo suelta y el planeador se acelera hacia adelante y comienza a volar hacia el valle, dejando caer la argolla y la cuerda de goma.

El planeador no debe ser cabreado por el piloto sino que debe volar horizontalmente hacia la ascendencia de la colina. Esto es importante ya que al moverse hacia adelante en el comienzo del remolque, el viento es más o menos horizontal, mientras que a unos pocos metros afuera, hacia el valle, en la ascendencia dinámica, sopla más o menos hacia arriba. En consecuencia, a medida que vuela hacia esta área el planeador incrementa su ángulo de ataque sin ningún cambio de actitud. Si el planeador es objeto de un despegue muy pobre y vuela muy cerca de la velocidad de pérdida, este incremento en el ángulo de ataque puede ser suficiente para hacerlo entrar en pérdida. Por lo tanto, si hay alguna duda sobre la fuerza del remolque, el piloto debe, para ganar seguridad, bajar la nariz y picar suavemente hacia afuera del punto de partida hasta estar seguro de que tiene suficiente velocidad.

La fuerza del lanzamiento cuando se utilizan sandows se aplica en la proa, en la dirección del eje longitudinal y no implica mucha carga extra para el planeador, excepto en el punto de enganche. Esta es la zona de la estructura que previene que las alas se doblen hacia atrás. Sin embargo, muchos pilotos se sorprenden después de su primer lanzamiento por la muy baja aceleración. Lejos de sentirse violentamente lanzado hacia el valle, la sensación es de suavidad y el lanzamiento ha concluido casi antes de haber empezado.

Desde el punto de vista del planeador los remolques por auto y por torno son muy similares. En ambos casos el planeador es remolcado por medio de un largo cable o soga. Al comienzo del remolque el cable permanece en el suelo, por lo que la tracción es horizontal. Tan pronto como el planeador tiene suficiente velocidad para elevarse del suelo trepa en forma progresiva sobre el punto en que el auto o el torno ejercen la tracción en el cable. Esto significa que la tracción del cable cambia de dirección en el planeador a medida que se desarrolla el lanzamiento. En las etapas iniciales la tracción es en dirección de popa a proa, y en el tope del remolque es casi hacia abajo o, lo que significa lo mismo, casi a ángulo recto con la cuerda alar. Por esta razón el cable debe sujetarse al planeador en un gancho cerrado, que el piloto opera cuando desea quedar en vuelo libre.

En realidad, muchos ganchos disparadores tienen un dispositivo de seguridad que hace caer el cable automáticamente si la tracción excede cierto ángulo. Cuando el cable está arrastrando al planeador más o menos en dirección popa a proa, un remolque fuerte sólo acelerará al planeador hacia adelante, incrementando por lo tanto su velocidad. Las cargas en la estructura, en consecuencia, son relativamente pequeñas, excepto en el gancho disparador. Sin embargo, tan pronto como el planeador comienza a trepar las cosas son muy distintas. La figura 23 ilustra este estado de cosas.

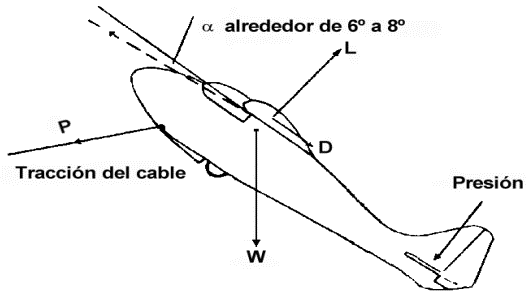

                        Figura 23 – Remolque por torno o auto

Lo primero que vemos es que la sustentación en el ala es mucho mayor que el peso, ya que tiene que compensar también a la fuerza hacia abajo del cable, P. Normalmente, si la sustentación es mucho mayor que el peso el piloto se siente presionado contra su asiento, porque el planeador se está acelerando en la dirección de la sustentación, pero en este caso particular el piloto no lo siente ya que dos fuerzas -sustentación y tracción del cable- se encuentran actuando en direcciones más o menos opuestas mientras el piloto se halla sentado en la conexión entre los dos, es decir, el planeador.

El piloto bien puede no darse cuenta de la gran sustentación que tienen las alas y, por lo tanto, es bueno recalcar que las cargas en el ala son considerables en un remolque por auto o torno. Si las condiciones son turbulentas y la velocidad de remolque es alta, las cargas pueden ser muy elevadas. Por esta razón todos los planeadores tienen una indicación en la cabina que establece la velocidad máxima permitida en remolque por auto, tomo y avión. Para prevenir que esas cargas lleguen a límites peligrosos, el cable debe poseer un fusible en la parte próxima al planeador. Este fusible, que consiste en una sección de cable o soga más delgada, se rompe si la tracción supera cierto valor.

El segundo punto es que la tracción del cable sobre el planeador actúa bien en contra y por delante de la sustentación. Esto da al planeador una tendencia a bajar la nariz, lo cual debe ser equilibrado haciendo bajar la cola. El piloto tiende a compensar esta carga poniendo palanca atrás para subir el elevador. Esto, por supuesto, es una tontería porque no sólo da lugar a un poco más de resistencia extra, sino que el ala tiene que producir mayor sustentación aun para equilibrar esta carga en la cola. El remedio para este problema, que inmediatamente se pone de manifiesto por sí mismo, es desplazar el gancho disparador, es decir, el punto en que tracciona el cable, más atrás, de tal manera que la sustentación y la tracción del cable actúen más cerca, en línea recta.

Actualmente esto se hace en casi todos los planeadores y el gancho disparador se denomina gancho de centro de gravedad. Su posición debe elegirse con sumo cuidado ya que, si se ubica muy atrás el planeador muestra una pronunciada tendencia a elevar la nariz desde el comienzo del remolque. Esta es una mala condición porque si el cable llega a romperse o el torno falla cuando el planeador se encuentra con la nariz muy arriba cerca del suelo, puede que no haya suficiente altura para recobrar la máquina de la pérdida resultante. Es por esta razón que el instructor enseña a trepar los primeros 50 metros en forma suave, en particular si el viento es débil. También debe hacer presente que, si se observa esta regla, aunque el cable se rompa en cualquier momento no habrá ningún problema. Los remolques por tomo y auto pueden dar a los planeadores alturas de 300 metros o más, lo cual depende de circunstancias tales como fuerza del viento, largo del cable y de la pista, tipo de planeador, etc.

El remolque por avión se lleva a cabo con la ayuda de un avión a motor que posee un gancho disparador situado atrás, por lo general en el patín de cola. Para el remolque se utilizan de 40 a 60 metros de soga liviana. El planeador debe tener preferentemente un gancho disparador en la nariz, ya que esto reduce la tendencia a elevar la proa del velero, lo cual ocurre si la tracción se ejerce sobre el gancho ubicado en la panza del aparato. Muchos aviones aptos para remolque tienen una velocidad de pérdida bastante más alta que la de los planeadores, lo cual significa que este último, en remolque, debe volar mucho más rápido de lo normal. Como resultado de ello el piloto deberá resistir la tendencia a trepar que mostrará la máquina. Además, dado que el ángulo de ataque de las alas será muy pequeño debido a la alta velocidad, el centro de presión en el ala se desplazará más atrás de lo habitual. Ello da como resultado una carga hacia abajo en la cola.

A todas estas cargas debe agregarse la tracción de la soga. Esta tracción deberá ser más o menos en dirección popa a proa, pero cuando el diseñador determina la velocidad de remolque máxima permitida debe tener en cuenta todas las distintas direcciones en que puede traccionar la soga si el planeador se encuentra descolocado durante el remolque. Cuando está siendo remolcado, el piloto de planeador se esfuerza por volar recto detrás del avión, pero tanto arriba como abajo hay corrientes de aire. Esta es la turbulencia provocada por la hélice. La posición de remolque debe ser justamente por encima de la turbulencia y esto da al piloto remolcador la mejor posibilidad de ver qué está ocurriendo detrás suyo.

Cuando un avión remolcador y un planeador están virando tiene lugar un curioso fenómeno. Durante el viraje el piloto del planeador debe tener la misma vista del remolcador que en el remolque en línea recta, es decir, el plano fijo de cola del avión ubicado en el centro del fuselaje. Si vemos este panorama en el viraje significará que la tracción de la soga respecto del avión está en línea con el eje del fuselaje, lo cual es correcto, pero el remolque no permanecerá siempre delante del planeador como en el vuelo en línea recta. Se ubicará hacia el lado del viraje. Por lo tanto, la soga ejerce una fuerza lateral sobre el planeador, en la dirección del viraje. Esto significará que el planeador no necesitará tanta inclinación como de costumbre. El viraje parecerá mal hecho y la bolita mostrará un derrape, pero a pesar de ello el viraje estará hecho correctamente. Esto puede comprobarse instalando un hilo en algún punto tal como el tubo pitot, frente al piloto. Este hilo se mantendrá recto hacia atrás si el viraje está bien hecho.

ACROBACIA

Las maniobras acrobáticas permitidas a planeadores son, por lo general, looping, pérdida, media vuelta y tirabuzón. Sólo en el caso de planeadores especialmente diseñados la lista puede incluir toneles y vuelo invertido. En la cabina se hallará una pequeña placa que determina qué maniobras acrobáticas son permitidas.

En un capítulo anterior hemos dedicado un buen espacio al tirabuzón, por lo que no diremos más al respecto. El looping es una maniobra fácil y simple, pero resulta interesante analizarla. Consiste en una circunferencia completa que efectúa el planeador en el plano vertical. Esto requiere energía extra, por lo que la primera exigencia es obtener velocidad adicional.

La energía extra requerida varía según los distintos tipos de planeadores y debe obtenerse, por supuesto, picando la máquina. Esta picada debe ser razonablemente suave porque si es muy pronunciada parte de la velocidad adquirida será utilizada en la salida de la picada antes de comenzar el looping.

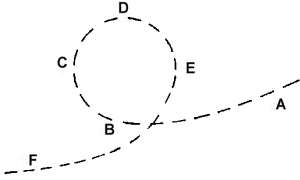

                    Figura 24 - Looping
La figura 24 muestra el camino recorrido por un planeador en un looping. Habiendo picado y ganado la velocidad adicional requerida, el piloto comienza el looping en el punto A. En la picada la velocidad del aire será elevada -del orden de 140 a 180 kilómetros por hora-y en consecuencia el ángulo de ataque deberá ser muy pequeño, tal vez de 1 a 2 grados. En el punto A el piloto comienza a elevar la nariz del planeador suavemente y en el punto B el ángulo de ataque deberá incrementarse en unos 5 a 6 grados.

Esto es debido a que vamos a necesitar una fuerza de sustentación equivalente a dos o tres veces el peso del planeador. La sustentación no sólo está soportando el peso del planeador sino que aporta la gran fuerza (centrípeta) necesaria para que el planeador siga el desplazamiento curvo. En el punto C el planeador está desplazándose verticalmente hacia arriba y la sustentación actúa en forma horizontal, con lo que aporta sólo la fuerza centrípeta. Nada se opone en este momento al peso de la máquina, excepto la inercia del planeador, por lo que éste desacelerará con rapidez.

Entre A y C es donde el piloto puede completar o cerrar el looping.

Si no llama con bastante firmeza el planeador habrá perdido una gran parte de la velocidad cuando llega a C. El looping será grande, lento en la parte superior y el planeador parecerá caer en el tope en lugar de completar el circulo volando. Si, por otro lado, llama muy bruscamente en A, aumentará el ángulo de ataque más de lo necesario, la sustentación será muy grande y lo mismo ocurrirá con la resistencia; el looping será muy cerrado.

Si aceptamos que el piloto llama correctamente, llegará al punto D invertido y con una velocidad cercana a la de pérdida. Ahora la sustentación está actuando verticalmente hacia abajo y está ayudando al peso a aportar la fuerza centrípeta. Esto puede parecer sorprendente al principio, pero en un looping correctamente ejecutado el piloto no tenderá a caer de su asiento. Desde un punto de vista lógico la sustentación está presionando el asiento hacia abajo. En el punto D la velocidad será mínima y la palanca probablemente se encontrará por completo atrás. Desde el punto D el planeador continúa el círculo hasta el punto E, donde las condiciones son muy parecidas a las del punto C, excepto que aquí el peso hace que el aparato se acelere muy rápidamente. Desde el punto E hasta el F la maniobra consiste simplemente en salir de una picada y el objetivo del piloto es recuperar el nivel de vuelo sin causar una carga excesiva sobre el planeador y sin demasiado aumento de velocidad o pérdida de altura. Si se hace correctamente, la velocidad y la carga al final del looping deben ser similares a las condiciones existentes al comienzo de la maniobra.

Una media vuelta es, en sus etapas iniciales, muy similar a un looping.

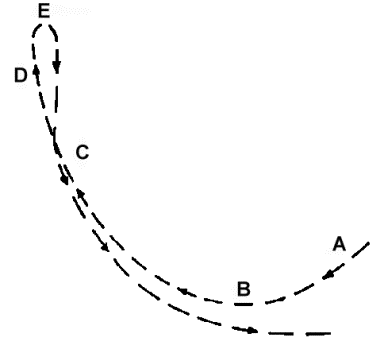

                Figura 25 – Media vuelta
La figura
25 ilustra en forma grosera el camino  que  sigue  el planeador. Se comienza con una ligera picada para ganar velocidad y luego se llama progresivamente hasta que se encuentra  en  posición vertical. Desde los puntos A -B hasta el punto C la maniobra básicamente es la misma del looping, pero una vez que el planeador se encuentra desplazándose en forma vertical hacia arriba, el piloto deja de mover la palanca y simplemente usa el elevador para mantener el aparato vertical. El peso y la resistencia se encuentran ahora actuando verticalmente hacia abajo sin que nada se oponga, por lo que el planeador desacelerará con rapidez.

En algún lugar entre los puntos C y D el piloto aplica todo el pedal en la dirección en que desea virar. Si lo hace con limpieza y en el momento exacto, el planeador girará sobre sí mismo en el punto E hasta yacer de costado con la punta de un ala hacia arriba y la otra hacia abajo. El planeador entonces cae en forma vertical de costado, la estabilidad direccional se acrecienta y hace girar la nariz hacia abajo en forma vertical hasta que la máquina se encuentra otra vez apuntando en la dirección en que se desplazaba. Desde aquí la maniobra es simple: una suave llamada para salir de la picada y nivelar el vuelo. Aquí se aplica exactamente la misma consideración que en la parte final del looping.

La media vuelta es mal mirada actualmente porque existe un verdadero riesgo si no se lleva a cabo con corrección. El peligro principal es que si el piloto tarda mucho en aplicar timón de dirección la velocidad del planeador puede disminuir demasiado mientras trepa verticalmente, a tal punto que el timón no tendrá un efecto apreciable. Entonces, el planeador queda apuntando en forma vertical hacia arriba y en lugar de girar sobre su eje vertical puede empezar a caer. Esta es una caída de cola y debe ser evitada como la peste. El planeador está completamente fuera de control cuando este movimiento comienza y si adquiere suficiente velocidad en su caída hacia atrás, las superficies de control bien pueden sufrir daños.

No podemos terminar con el tema de las maniobras acrobáticas sin decir unas pocas palabras sobre las picadas a alta velocidad. Todos los planeadores tienen una velocidad máxima permitida, que figura en la cabina, y muchos alumnos se ven confundidos por esto. A primera vista podría pensarse que si ponemos la nariz del planeador vertical hacia abajo, la velocidad se incrementará hasta que la resistencia iguale al peso y luego todo estará de nuevo en equilibrio, permaneciendo la velocidad constante. Esto es verdad, pero sólo la mitad de la verdad.

Con un planeador con buenos frenos es cierto si los frenos están afuera. En esta etapa la resistencia es tan grande que el planeador no puede sobrepasar su velocidad máxima permitida, aún en una picada vertical. Con los frenos adentro, sin embargo, ocurre algo distinto. Mucho antes de alcanzar una velocidad donde la resistencia -ahora pequeña- llegue a igualar al peso habrán tenido lugar otras cosas.

Para comprender plenamente la situación echemos un vistazo a la figura 26. Esta ilustra la situación cuando un planeador se encuentra en picada a alta velocidad. En primer lugar, desde que la velocidad es muy alta, el ángulo de ataque de las alas será muy pequeño, probablemente de 0 a 2 grados.  La sustentación será menor que el peso debido a que la resistencia está ayudando a soportar el peso.
            Figura 26 – Picada de alta velocidad
Como hemos visto anteriormente, si el ángulo de ataque es pequeño el centro de presión o punto donde actúa la sustentación estará ubicado muy atrás. En consecuencia, a pesar de que la sustentación puede ser muy pequeña, hay un gran momento de cabeceo que tiende a hacer girar el fuselaje en sentido contrario al movimiento de las agujas del reloj, como se ve en la figura 26.

Para contraponerse a esto hay una gran carga hacia abajo en la cola del planeador, lo cual causa enorme tensión sobre el fuselaje. Como si esto no fuera suficiente ahora las alas están sujetas a una gran flexión. Esto se debe al alabeo que se encuentra presente en casi todos los planeadores. Esto trabaja de la siguiente manera. Supongamos que hay un alabeo de 3 grados en el ala, desde la raíz a la punta. Si el ángulo de ataque de la raíz es de -1 grado, el ángulo de ataque de la punta será de -4 grados y esto probablemente significa que las puntas de las alas no producen ninguna sustentación, sino que están presionando hacia abajo.

Resulta ahora claro que prácticamente todas las partes de la estructura de un planeador están sujetas a una gran tensión. La resistencia que ofrece un planeador moderno es muy baja y, en consecuencia, la velocidad en la cual la resistencia iguala al peso es fantásticamente alta y antes de llegar a esa velocidad la estructura de la máquina está en peligro de destrozarse. Sin embargo el diseñador y el encargado de establecer las tensiones que habrá de soportar el planeador han tenido gran cuidado de asegurar que el mismo sea, para todos los intentos y propósitos, indestructible en el aire siempre que se vuele dentro de las limitaciones de velocidad y carga establecidas en el certificado de aeronavegabilidad.

Por lo tanto, no se piense que estas limitaciones, que deben encontrarse claramente establecidas en la cabina de todo planeador, está allí por gusto. Se encuentran en ese lugar para su seguridad.
